#18 디스크 시스템(Disk System)

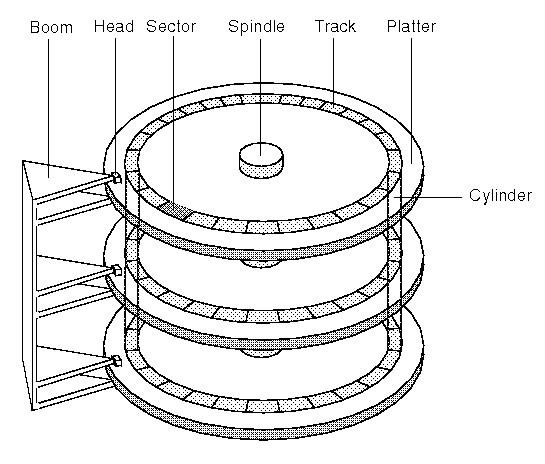

1. 디스크의 구성

출처: https://www.datarecoverytools.co.uk/2009/12/22/chs-lba-addressing-and-their-conversion-algorithms/

• 섹터(Sector)
  • 디스크에 데이터를 읽고 쓰는 물리적 단위
• 트랙(Track)
  • 중심으로부터 같은 거리에 위치한 섹터들의 집합. 즉, 섹터로 이루어진 동심원을 의미


• 플래터(Platter)
  • 데이터를 읽고 쓸 수 있는 기록매체
  • 여러장의 Platter가 모여 디스크 팩을 구성한다.
• 실린더(Cylinder)
  • 각 플래터에서 같은 반지름을 가지는 트랙의 집합


• 표면(Surface)
  • 플래터의 표면


• 헤드(Head)
  • 디스크 표면에서 데이터를 읽거나 쓰기 위한 부분
  • 전축의 바늘과 유사


• 암(Arm)
  • Head를 지탱하고있는 부분


• 암 이동장치(Boom)
  • 암을 이동시켜 원하는 트랙으로 헤드를 이동시키는 장치
• 회전축(Spindle)
  • 디스크를 회전시켜 트랙 내의 원하는 섹터로 이동하기 위한 회전축
  • 분당 회전수(RPM)가 높을수록 플래터를 회전시키는 속도가 빨라 데이터의 읽고 쓰기가 빨라진다.





2. 디스크 주소

• 디스크에서 원하는 섹터를 찾아가기 위해서 필요한 값
• 물리 주소(실제 주소)
  • 실린더 번호(트랙번호와 같음)
  • surface 번호(몇번째 판의 어느 면인지)
  • 섹터 번호(해당 surface의 해당 트랙에서 몇번 섹터인지)


• 논리 주소
  • 하드디스크의 종류는 다양하고 OS가 그 모든 디스크의 물리적 특성을 이해하고 사용할 수는 없음
  • OS는 하드디스크상의 모든 데이터를 단순히 block의 배열로 취급
  • 디스크를 블록 단위로 분할하여 각 블록에 번호를 부여하고 그 번호를 통해 블록에 접근
  • OS의 요청을 실제 디스크에 처리할 디스크 드라이버가 필요





3. 데이터 액세스(Data Access)

• Seek Time
  • 디스크의 헤더를 목적 cylinder, surface로 이동시키는데 걸리는 시간


• Rotational Delay
  • 플래터를 회전시켜 해당 섹터를 header에 위치시키는데 드는 시간
  • RPM이 높을수록 줄어듬


• Data Transmission Time
  • 헤더가 섹터에서 데이터를 읽어서 전송하거나 쓰는데 걸리는 시간
